Ventile überprüfen: Typen, Zweck und Funktion

Haben Sie sich jemals gefragt, was sich leise flüssig davon abhält, rückwärts zu rasen? Ein Scheckventil. Es stoppt den Rückfluss, um die Pumpen zu schützen und kostspielige Schäden zu senken. Nicht-Slam 'stille' Designs auch zahmes Wasserhammer. In diesem Beitrag lernen Sie Ventile : Typen, Zweck und Funktion - und wie Sie die richtige auswählen.

Was ist ein Scheckventil? (Nicht-Return / One-Way-Ventil)

Ein Scheckventil ist ein Selbstwirkungsgerät. Es lässt sich in eine Richtung bewegen, blockiert umgekehrt. Es öffnet sich unter dem Vorwärtsdruck und schließt dann, sobald der Druck abfällt oder flippt. Pumpen bleiben sicher, Lecks schrumpfen, Energieverlust fällt. Stille oder Nicht-Sam-Stil stürmen Schock.

Der 'unbesungene Held' Idee : winziger Teil, großer Job. Es hält die Systeme ruhig, budgetiert gesund.

Wo wir es am meisten sehen

• Wasserverteilung und Sanitär, einschließlich Hochhausversorgung.

• Industrielle Prozesslinien, Chemikalie und O & G.

• Stromerzeugungsnetzwerke und Kesselschleifen.

Meereskontext: Univalve liefert Meeresklappenlösungen für Schiffssysteme; Ein Schmetterlingsventil behandelt häufig die Isolation, ein Scheckventil verhindert einen Rückfluss in derselben Schleife.

Anatomie: Die vier Grundteile eines Scheckventils

Quellendetails zu Kernkomponenten.

Schlüsselbegriffe für Scheckventile: Typen, Verwendungen und Funktionen

• Rissdruck : Der minimale Upstream -Stoß musste sich öffnen. Größe zu normalem Kopf; Flattern vermeiden.

• Druckabfall : Energiekosten über das Ventil; Swing- und Tilting-Disc-Stile laufen oft niedrig Δp.

• Nicht-Sams / Stille : Frühlingsunterstützte Schließung für ruhige, schnelle geschlossene; Schnittgeschwindungsrisiken.

• Wasserhammer : Schock vom plötzlichen Stopp; Stille Designs helfen.

Materialwinkel: Harte Flüssigkeiten oder Meeresdienst? Ein Edelstahlventil widersetzt sich der Korrosion, während ein Scheckventil die Linie schützt - gute Paarung für den Univalve Marine Service.

Warum überprüfen Ventile Angelegenheiten (Sicherheit, Zuverlässigkeit, Einhaltung)

Der Rückfluss verletzt die Ausrüstung. Es kann Pumpen nach hinten drehen, Schnappkupplungen, Wrackdichtungen. Ein Scheckventil schließt rechtzeitig, hält den Fluss in eine Richtung, spart Geld, reduziert Abfall. Stille Designs erweichen Schock, niedrigeres Geräusch in engen Systemen.

Schnelle Siege: Was ein Scheckventil verhindert

Ausfallzeiten fallen, das Leben des Vermögens steigt auf

• Weniger Notstopps, weniger Siegeltausch

• Die Lager dauern länger, Schächte bleiben gerade

• Weniger Geschwätz, weniger Callouts nachts




Wo stille Scheckventile glänzen

• Hochhäuser, lange vertikale Netze

• Gemeinde- und Industriepumpenstationen

• Kesselspeisungsschleifen, gekühlte und heiße Wasserkreise

• Borddienste im Meeresdienst; LNG- oder Methanol-Linien verwenden nicht-Sam-Stile für den sanften Verschluss

Ventiltypen überprüfen (Komplette Handbuch zum Überprüfen von Ventiltypen, -Verwendungen und Funktionen)

Jede folgende Karte deckt den Mechanismus, Vorteile, Kompromisse, Verwendungszwecke, Auswahlhinweise ab.

AT-A-Glance-Auswahlhinweise

Schwungprüfventil (Niederdruckabfall, große Durchmesser)

• Mechanismus : Scharniere Schindeln, die unter dem Vorwärtsfluss klar sind, kehrt bei der Umkehrung zurück

• Vorteile : Einfacher Build, wenige Teile, einfacher Service, Niederdruckabfall

• Kompromisse : schwächeres Siegel als Hebedile, nicht ideal für die Pulsation

• Typische Verwendungen : Wasser- und Abwasserverteilung

• Auswahlhinweise : Bevorzugung große Rohrgrößen und niedriger Kopfverlust; Fügen Sie Hebel oder Frühling hinzu, wenn das Umkehrrisiko steigt

Hub- oder Kolben-Schachtventil (Hochdruckversiegelung, geführte Scheibe)

• Mechanismus : Scheibe oder Kolben hebt sich vertikal vom Sitz aus; Führungsbewegung hält die Ausrichtung

• Vorteile : enger Abschaltung bei hohem Druck und Geschwindigkeit

• Kompromisse : höherer Widerstand als Schwung; Horizontale Rohrleitungen bevorzugt

• Typische Verwendungen : Kessel -Feedwasser, Dampf, Ölübertragung

• Auswahlhinweise : Wählen Sie für harte Druckumschläge; Planen Sie die horizontale Installation

Ballcheckventil (selbstverständlich, adrisfreundlich)

• Mechanismus : Ein sphärischer Ball bewegt sich auf und neben dem Sitz; Federoptionsgeschwindigkeiten kehren zurück

• Vorteile : Einfacher, robuster, niedriger Service; Rolling Ball Sweeps Trümmer vom Sitz

• Kompromisse : Horizontale Läufe erfordern eine Rückdruck oder eine Feder, um die Schließung zu gewährleisten

• Typische Verwendungen : vertikale Riser, Aufschlämmung, Abwasser, Abwasser, Linien mit Feststoffen

• Auswahlhinweise : Wenn möglich, vertikal; Fügen Sie die Feder für horizontale Layouts hinzu

Inline-Feder-, Stumm- oder Düsenprüfventil (Nicht-SLAM)

• Mechanismus : Feder treibt die Scheibe vor der Umkehrung geschlossen; Kurzanführender Schlaganfall

• Vorteile : schneller, ruhiger Verschluss; Starke Lösung für Wasserhammer im gepumpten Service

• Kompromisse : Disc sitzt im Strom; Kopfverlust etwas höher als Schwung

• Typische Verwendung

• Auswahlhinweise : Wählen Sie, wo Geräuschgrenzwerte gelten. Größe für Pumpenrampe und Zielgeschwindigkeit

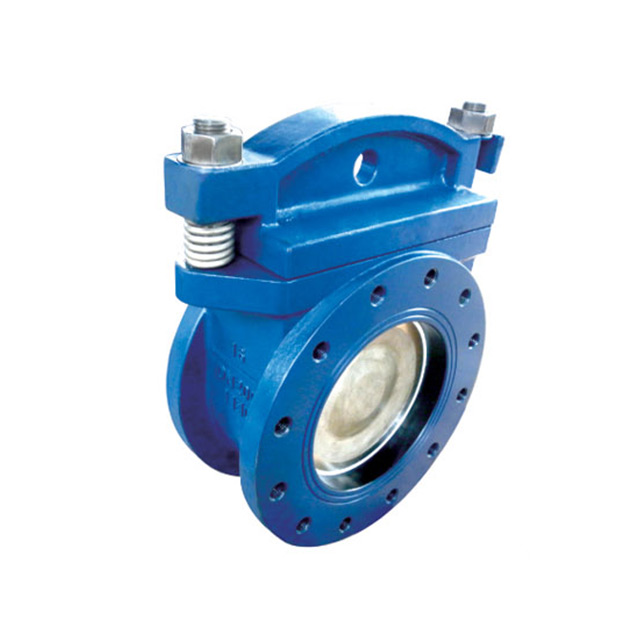

Tilting-Disc-Prüfventil (Niederdruckabfall, variable Durchflussraten)

• Mechanismus : Scheibenpivots in der Nähe der Mitte; Fluss geht über und unter; Schließung bleibt reibungslos

• Vorteile : stabil unter sich ändernden Fluss; niedriger Abfall bei normalen Raten; Reduziertes Slam -Risiko

• Kompromisse : Beobachtungsdruckverlust bei sehr hoher Geschwindigkeit

• Typische Verwendungen : Kraftwerke, petrochemische Wassergitter mit hohem Fluss

• Auswahlhinweise : Ziel für breite Dienstzyklen und lange Netze; Bestätigen Sie den Verlust bei Spitzenlast

Y-Pattern-Prüfventil (optimierte, niedrigere Turbulenz)

• Mechanismus : Der abgewinkelte Körper bildet ein y; Die Interna reisen auf einem abgewinkelten Weg

• Vorteile : Glättere Passage, reduzierte Turbulenzen und Verschleiß

• Kompromisse : Bestätigen Sie die Größe für die geplante Geschwindigkeitsbande

• Typische Verwendungszwecke : Dampf, Wasser, Gasleitungen, die einen stetigen Fluss benötigen

• Auswahlhinweise : Verwenden Sie, wenn sowohl Druck als auch Fluss variieren; Paar zu Dashpots, wenn die Umkehrung schwerwiegend wird

Wafer- oder Dual-Plate-Prüfventil (kompakt, raumsparend)

• Mechanismus : Zwei halbe Discs falten sich auf einer Mittelwelle; Platten kollabieren schnell bei der Umkehrung

• Vorteile : Kleine, leicht, einfacher Anpassung zwischen Flanschen; Kurze Reise senkt den Lärm

• Kompromisse : Überprüfen Sie die Versiegelung unter sehr niedrigem Differenzdruck

• Typische Verwendungen : HLK, Brandschutz, Nachrüstungen, bei denen der Raum eng bleibt

• Auswahlhinweise : Überprüfen Sie den Flanschstandard und Angesicht zu Angesicht; Target Compact installiert, wo Quick Shut hilft

Überprüfung der Ventilfunktionalität (wie die Prüfung der Ventile in realen Systemen funktionieren)

Öffnen und Schließen: Druck und Rissdruck

Ein Scheckventil öffnet sich, sobald der stromaufwärtige Druck stromabwärts plus Federkraft schlägt. Es schließt, sobald der Fluss verlangsamt oder umkehrt. Wählen Sie Crack -Druck, um dem System entsprechen. Das Niederdruckabfallsystem benötigt einen niedrigen Wert für eine einfache Öffnung. Hochdruckabfallschleife benötigt einen höheren Wert, um das Geschwätz zu stoppen.

Schnelle Anleitung

• Schwerkraft oder niedrige Hubsysteme: Niedrigeren Rissdruck für einfache Starts

• Pumped Service: mittlere Einstellung für konstantes Reisen

• Hochdruckservice: höhere Einstellung für feste Sitzplätze

Strömungsrichtung, Sitze und Versiegelung

Fluss bewegt sich in eine Richtung. Die Scheibe, der Ball oder der Kolben heben vom Sitz aus. Rückwärtsfluss drückt das Element auf den Sitz. Ein Federdreher schließt. Ein guter Sitz verleiht einen engen Abschluss und weniger Verschleiß. Hier ​.

Orientierungs- und Installationsregeln

• Ballprüfungen: Vertical Run funktioniert am besten. Horizontaler Lauf benötigt einen Rückdruck oder eine Feder für den Verschluss

• Hub- oder Kolbenprüfungen: Horizontaler Lauf für Ausrichtung und saubere Sitzplätze bevorzugt

• Gerade Rohr: Halten Sie mehrere Rohrdurchmesser vor Kreisläufen, Ellbogen, T -Shirts und Sieben. Weniger Turbulenzen, weniger Scheibengeschwätz, besseres Leben

Platzierung Checkliste

• Weg von Pumpentladungsspitzen

• Raum für den Zugang zum Service

• Sieb vor einem Fußventil auf einer Sauglinie

Wasserhammer, Slam und Geräusch

Slam kommt aus einer schnellen Umkehrung und dem späten Verschluss. Stille oder Slam -Checks schließen schnell und schneiden Anstände ab. Eine hydraulische Dämpfer- oder Dashpot -Kissenbewegung in der Nähe des Sitzes. Pumpen mit variabler Geschwindigkeit niedrigerer Start und Stoppschocks.

So wählen Sie das richtige Überprüfungsventil (Schritt-für-Schritt-Auswahlhandbuch)

Auswahlkriterien für Scheckventile: Typen, Verwendungen und Funktionen

Schritt 1. Definieren Sie den Job

• Durchflussrate und Druckprofil

• Rückflussrisiko- und Herunterfahrenereignisse

• Flüssigkeitstyp und Temperatur, Materialanpassung

Schritt 2. Setzen Sie den Rissdruck

• Niederdruckabfallsystem → niedriger Rissdruck für das einfache Öffnen

• Hochdruckservice → höhere Einstellung für feste Versiegelung und stabile Reise

Schritt 3. Plan -Layout

• Ausrichtung: vertikal oder horizontal

• Platzgrenzen: Angesicht zu Angesicht, Gewicht, Zugang

• Lärmregeln in der Nähe von Räumen oder Decks

Schritt 4. Größe, um das Chatter zu stoppen

• Übergröße vermeiden; Halten Sie die Scheibe bei normalem Fluss stabil

• Ziele stetige offene Position; Kein Flattern, kein Wiederholungsradfahren

Schritt 5. Zuverlässigkeitsziele

• Wartungsfenster, Ersatzteile, Servicewerkzeuge

• Codes oder Genehmigungen für die Website




Typ zur Dienstmatrix

Wann wählen Sie Non -Slam- oder Stille -Check -Ventile

• Häufige Starts und stoppt auf der Pumpenlinie

• Große Höhenänderungen während der Schleife

• Lange vertikale Netze in der Hochhausversorgung

• Stationen, an denen Menschen in der Nähe arbeiten

• Verwenden Sie einen hydraulischen Dämpfer oder ein Dashpot für zusätzliche Polsterung in der Nähe der geschlossenen Position

• Paar zu variablen Geschwindigkeitspumpen; Niedrigerer Start und Stoßschock stoppen

Materialien für Scheckventile (Kompatibilität und Haltbarkeit)

Die Materialauswahl treibt Leben, Sicherheit, Kosten an. Wir entsprechen Medien, Temperatur, Druck, Korrosionsrisiko.

Schnelle Anleitung nach Material

Notizen, die wir in der Auswahl verwenden

• Niedertemperatur und niedriger Druck: PVC oder PP spart Kosten

• Meeresspray oder Sole: Bronze oder 316 Edelstahlsiege

• Hochdruck und Wärme: Stahl- oder Hubventilkörper gegossen

• Schmutzige Medien: Ball überprüft, ob der Sitz besser ist als viele Stile

Meereswinkel: Univalve Ships Edelstahlventilkörper für korrosive Pflicht auf See. Für die Isolation sehen wir oft ein Gentürventil stromaufwärts. Für die Backflow -Steuerung platzieren wir den Schach nach unten. Für Codes und Beschaffung verkürzen die IMPA -Ventilreferenzen die RFQ -Schritte.

Installations -Checkliste für zuverlässige Überprüfungsventilfunktionen

Standort

• Entfernung von der Pumpenauslöschung halten. Die Turbulenzen sinken, wenn wir das Ventil von der Pumpe entfernen.

• Befolgen Sie die geradlinige Regel. Lassen Sie mehrere Rohrdurchmesser vor Kreisläufen, Ellbogen, T -Shirts und Sieben. Weniger rasseln, glattere Sitzplätze.

Mach und nicht

Orientierung

• Ballprüfungen: Vertikal funktioniert am besten. Horizontal benötigt eine Rückdruck oder eine Feder zum Schließen.

• Hub- oder Kolbenprüfungen: Horizontaler Lauf für Ausrichtung und enge Sitzgelegenheiten bevorzugt.

Schnelle Hinweise

• Vertikaler Riser → Ball Check Erste Wahl

• Horizontaler, hoher Druck → Anheben oder Kolbenstil

Inbetriebnahme

• Überprüfen Sie, ob die Rissdrucknicke mit der Schleife übereinstimmen. Niedriges δP -System → niedriger Rissdruck. Hochdruckschleife → höhere Einstellung für feste Sitzplätze.

• Beobachten Sie die Scheibe im normalen Fluss. Kein Flattern, kein Wiederholungsradfahren. Größen Sie die Größe, wenn wir Geschwätz sehen.

• Erweisen Sie vor der Übergabe voll offen und in der Nähe der erwarteten Bereiche.

FAQs

F: Wie weit von einer Pumpe sollte ein Scheckventil installiert werden?

A: Lassen Sie mehrere geraden Rohrdurchmesser aus der Entladung; Vermeiden Sie Ellbogen, T -Shirts und Sieben stromaufwärts.

F: Warum klappt mein Scheckventil?

A: wahrscheinlich übergroß; Die Scheibe kann bei normalem Fluss nicht stabilisieren. Größen Sie die Größe oder erhöhen Sie den Rissdruck.

F: Wird ein stilles Scheckventil Wasserhammer stoppen?

A: Ja. Nicht-SLAM-Entwürfe schließen vor der Umkehrung; Fügen Sie hydraulische Dämpfer für zusätzliches Dämpfung hinzu.

F: Kann horizontal ein Kugelprüfventil installiert werden?

A: Ja, aber es braucht einen Backdruck oder eine Feder, um zu schließen. vertikal wird bevorzugt.

F: Funktionieren Sie vertikal?

A: normalerweise nein; Sie spielen am besten bei horizontalen Läufen für geführte Sitzplätze.

F: Was ist Rissdruck und warum ist es wichtig?

A: Minimaler stromaufwärts geöffneter Druck; Übereinstimmung mit dem System δP, um Verluste und Geschwätz zu vermeiden.

Überprüfen Sie, ob die Ventile den Fluss in eine Richtung halten und die Ausrüstung sicher sind. Wählen Sie einen Typ für den Job aus - schwingen Sie einen geringen Verlust, einen Hebe oder Kolben für Druck, Ball für Trümmer, still für die Hammerkontrolle. Passen Sie den Rissdruck auf Systemkopf, Medien und Raum an. Installieren Sie Smart: Richtige Orientierung, mehrere Geradedurchmesser aus Störungen, Raum für Service. Größe, um das Chatter zu stoppen. Machen Sie diese Grundlagen gut und Ihr System läuft ruhiger, sicherer, länger - und kostet weniger zu warten.
